جریان کشی گوشی نوکیا ساده؛ جدول + دانلود PDF
به گزارش تیونیفای، گوشی‌های ساده نوکیا، به دلیل کیفیت ساخت بالا و تعمیرپذیری خوب، هنوز هم در بسیاری از کشورها مورد استفاده قرار می‌گیرند. این گوشی‌ها به خاطر دوام باتری، سخت‌افزار مقاوم و سادگی کاربری، محبوبیت ویژه‌ای بین کاربران دارند. اما همانند هر وسیله الکترونیکی دیگر، گاهی دچار مشکلاتی می‌شوند که یکی از مهم‌ترین روش‌ها برای عیب‌یابی آن‌ها، جریان‌کشی یا اندازه‌گیری جریان مصرفی گوشی است.
جریان‌کشی به زبان ساده یعنی بررسی میزان جریانی که گوشی در حالت‌های مختلف مصرف می‌کند. این روش به تعمیرکار کمک می‌کند تا بفهمد مشکل از کدام بخش گوشی است؛ مثلاً مدار شارژ، آی‌سی تغذیه، باتری یا بخش شبکه.
جریان‌کشی چیست و چرا اهمیت دارد؟
هر گوشی موبایل برای روشن شدن و انجام فعالیت‌های مختلف، نیاز به جریان الکتریکی دارد. این جریان از طریق باتری تأمین می‌شود. زمانی که گوشی دچار مشکل می‌شود، جریان مصرفی آن تغییر می‌کند و با استفاده از یک منبع تغذیه رومیزی (پاور ساپلای) می‌توان این تغییرات را بررسی کرد.
تعمیرکار با مشاهده عقربه یا نمایشگر پاور ساپلای متوجه می‌شود که گوشی در چه وضعیتی قرار دارد. مثلاً:
- اگر گوشی جریان غیرعادی بکشد (مثلاً بدون روشن شدن جریان بالا بکشد)، احتمالاً اتصال کوتاه وجود دارد.
- اگر گوشی هنگام زدن کلید پاور هیچ جریانی نکشد، ممکن است آی‌سی تغذیه یا مدار پاور مشکل داشته باشد.
- اگر جریان کشی بیش از حد یا کمتر از حد نرمال باشد، تعمیرکار سریع‌تر می‌تواند بخش معیوب را پیدا کند.
دانلود PDF راهنمای جریان‌کشی نوکیا ساده
برای راحتی شما، کل محتوای این مطلب به همراه جدول جریان‌کشی در قالب یک فایل PDF آماده شده است.
دانلود PDF جریان کشی نوکیا ساده

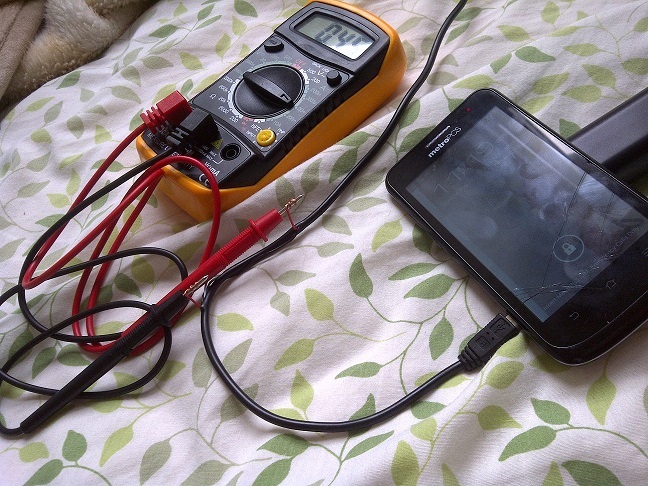

مراحل انجام جریان‌کشی نوکیا ساده
برای اینکه بتوانیم جریان گوشی نوکیا ساده را بررسی کنیم، باید مراحل زیر را انجام دهیم:
۱. آماده‌سازی پاور ساپلای
یک منبع تغذیه آزمایشگاهی با ولتاژ 3.7 تا 4.2 ولت آماده کنید. این محدوده ولتاژ دقیقاً ولتاژ کاری باتری‌های نوکیا ساده است.
۲. اتصال گوشی به پاور ساپلای
باتری گوشی را خارج کنید. سپس مثبت و منفی منبع تغذیه را به کانکتور باتری متصل کنید. دقت کنید که قطبیت به‌درستی وصل شود تا آسیبی به گوشی وارد نشود.
۳. تنظیم جریان محدودکننده
پاور ساپلای‌ها معمولاً دارای محدودکننده جریان (Current Limit) هستند. این مقدار را بین 1 تا 2 آمپر تنظیم کنید تا اگر اتصال کوتاه وجود داشت، مدار آسیب نبیند.
۴. روشن کردن گوشی
کلید پاور گوشی را فشار دهید و جریان کشی روی نمایشگر پاور ساپلای را بررسی کنید. تغییرات جریان در لحظه روشن شدن، بوت شدن و حالت آماده به کار بسیار مهم است.
جدول جریان‌کشی گوشی‌های نوکیا ساده
در جدول زیر مقادیر نرمال جریان‌کشی برای برخی از مدل‌های پرکاربرد نوکیا ساده آورده شده است. (اعداد تقریبی هستند و بسته به سلامت باتری، مدار و شرایط متغیر خواهند بود.)
| وضعیت گوشی | مقدار جریان نرمال (میلی‌آمپر) | توضیحات |
|---|---|---|
| اتصال گوشی بدون روشن کردن | 0 تا 5 mA | اگر بیشتر باشد، احتمال وجود اتصال کوتاه یا خرابی آی‌سی تغذیه است. |
| هنگام فشردن کلید پاور | 150 تا 300 mA | جریان لحظه‌ای نشان‌دهنده شروع بوت است. |
| در حال بوت شدن | 200 تا 500 mA | بسته به مدل و سلامت مدار، جریان کمی بالا و پایین می‌رود. |
| حالت آماده‌به‌کار (Standby) | 3 تا 10 mA | اگر بالاتر باشد، گوشی در حالت آماده‌باش بیش از حد جریان می‌کشد. |
| هنگام برقراری تماس | 250 تا 600 mA | چون مدار شبکه فعال می‌شود، جریان بیشتر می‌گردد. |
| هنگام شارژ | 300 تا 800 mA | بسته به نوع شارژر و وضعیت باتری متغیر است. |
تحلیل جریان‌کشی در عیب‌یابی گوشی نوکیا ساده
۱. گوشی جریان نمی‌کشد
اگر با زدن کلید پاور هیچ جریانی مشاهده نشود، احتمال خرابی یکی از موارد زیر وجود دارد:
- آی‌سی پاور (UEM در گوشی‌های قدیمی نوکیا)
- فیوز یا مقاومت مسیر تغذیه
- خرابی کلید پاور
۲. جریان‌کشی بالا بدون روشن شدن
در این حالت گوشی به محض اتصال به منبع، جریان بالا می‌کشد ولی روشن نمی‌شود. دلایل احتمالی:
- اتصال کوتاه در برد
- خرابی آی‌سی تغذیه یا آی‌سی‌های کنترلی
- آسیب‌دیدگی خازن‌های بای‌پس
۳. جریان‌کشی نرمال ولی روشن نشدن گوشی
اگر جریان مصرفی عادی باشد اما گوشی روشن نشود:
- مشکل می‌تواند از آی‌سی CPU یا فلش باشد.
- احتمال دارد نرم‌افزار گوشی آسیب دیده و نیاز به فلش مجدد داشته باشد.
۴. جریان‌کشی در حالت آماده‌باش بالاتر از حد نرمال
اگر گوشی در حالت استندبای جریان بالایی مصرف کند:
- مدار شبکه ممکن است مشکل داشته باشد.
- قطعاتی مثل آی‌سی RF یا PA معیوب شده‌اند.
۵. جریان‌کشی در حالت تماس غیرعادی
اگر هنگام برقراری تماس جریان خیلی بیشتر از حد نرمال باشد:
- بخش تقویت‌کننده آنتن (PA) آسیب دیده.
- مدار شبکه نیاز به بررسی دارد.
نکات مهم در جریان‌کشی نوکیا ساده
- همیشه از منبع تغذیه مطمئن و سالم استفاده کنید.
- جریان غیرعادی همیشه به معنی خرابی نیست؛ گاهی به دلیل باتری ضعیف یا کانکتور خراب هم ایجاد می‌شود.
- در گوشی‌های ساده نوکیا، آی‌سی تغذیه (UEM) و مدار شبکه بیشترین نقش را در مشکلات جریان‌کشی دارند.
- برای تحلیل دقیق‌تر، بهتر است از شماتیک گوشی و دیاگرام ولتاژها استفاده کنید.
- قبل از قضاوت نهایی، حتماً تست نرم‌افزاری (فلش مجدد) انجام دهید.
نتیجه‌گیری
جریان‌کشی یکی از مهم‌ترین ابزارها در دست تعمیرکاران موبایل است. در گوشی‌های ساده نوکیا، چون طراحی سخت‌افزاری ساده‌تر از گوشی‌های هوشمند امروزی است، با استفاده از پاور ساپلای و بررسی جریان می‌توان به راحتی به عیب اصلی پی برد.
با دانستن مقادیر نرمال جریان (مطابق جدول بالا) و مقایسه آن‌ها با مقادیر مشاهده‌شده، تعمیرکار می‌تواند به سرعت تشخیص دهد که مشکل از باتری، آی‌سی پاور، مدار شبکه یا نرم‌افزار است.
